產品簡介

MX5系列非網管型工業以太網交換機，支持5個百兆口（最多支持2個光口）。導軌安裝，24V/220V電壓可選，寬電壓范圍輸入，并提供過載和反接保護?？蛇x寬溫型號，強抗電磁干擾能力，完全滿足苛刻的工業應用環境，為工業現場提供經濟可靠的網絡接入。

產品特點

• 最多支持5個百兆電口
• 最多支持2個百兆SC/ST/FC光口
• 可選24V/220V電源輸入
• 工業IP40防護等級
• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多5個百兆電口
百兆光口	最多2個百兆光口，單模/多?？蛇x，SC/ST/FC可選，單纖/雙纖可選
百兆光口傳輸距離	多模2km，單模20km/40km/60km/120km可選
LED指示燈	電源、 (Link / Speed / Activity for each port)

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大4瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	30(W) x 125(H) x 88(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	380000h
保修期	5年

尺寸圖

配置舉例

產品簡介

MX5E- 5T是一款緊湊型百兆非網管工業以太網交換機，支持5個百兆電口。支持IEEE802.3/802.3u/802.3x，10/100M，全/半雙工，MDI/MDI-X自適應RJ45端口。導軌安裝，24V電壓輸入，并提供過載和反接保護?？蛇x寬溫型號（-40 ~ +75℃），強抗電磁干擾能力，完全滿足苛刻的工業應用環境，為工業現場提供經濟可靠的網絡接入。

產品特點

• 緊湊的設計，寬度小于1英寸（2.54cm）

• 符合重工業EN61000-6-2標準

• 10/100M，全/半雙工，MDI/MDI-X自適應

• 堅固的金屬外殼，IP40防護等級

• 雙電源輸入，12~36VDC

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多5個百兆電口
LED指示燈	電源、 (Link / Speed / Activity for each port)

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
電源功耗	最大4瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝

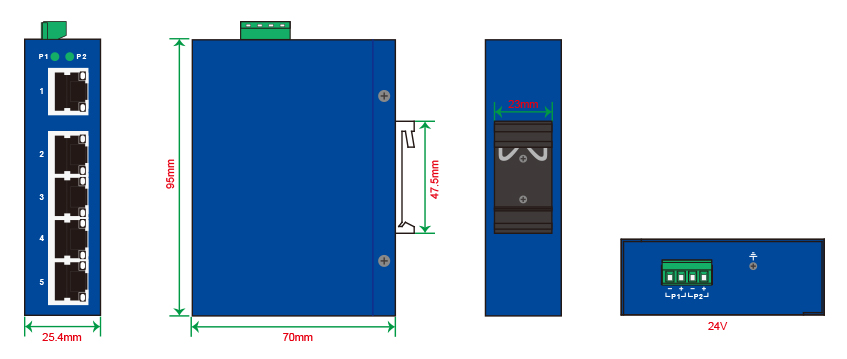

尺寸	25.4(W) x 95(H) x 70(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	1000000h
保修期	5年







產品簡介

MX8E-8T是一款緊湊型百兆非網管工業以太網交換機，支持8個百兆電口。支持IEEE802.3/802.3u/802.3x，10/100M，全/半雙工，MDI/MDI-X自適應RJ45端口。導軌安裝，24V電壓輸入，并提供過載和反接保護?？蛇x寬溫型號（-40 ~ +75℃），強抗電磁干擾能力，完全滿足苛刻的工業應用環境，為工業現場提供經濟可靠的網絡接入。

產品特點

• 緊湊的設計，寬度小于1英寸（2.54cm）

• 符合重工業EN61000-6-2標準

• 10/100M，全/半雙工，MDI/MDI-X自適應

• 堅固的金屬外殼，IP40防護等級

• 雙電源輸入，12~36VD

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多8個百兆電口
LED指示燈	電源、 (Link / Speed / Activity for each port)

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
電源功耗	最大4瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝

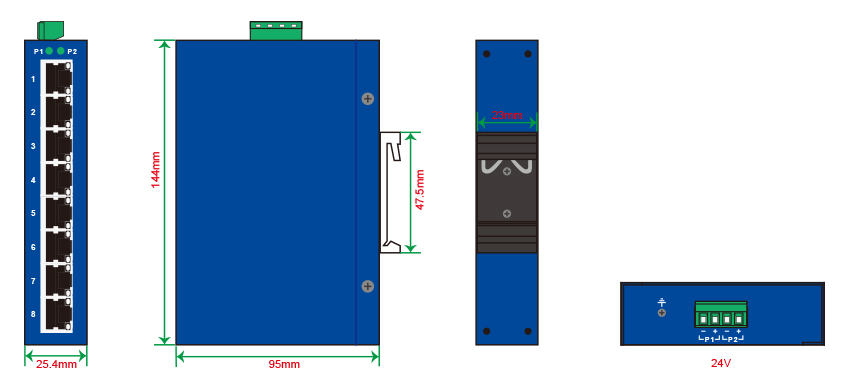

尺寸	25.4(W) x 144(H) x 95(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	1000000h
保修期	5年









產品簡介

MX8系列非網管型工業以太網交換機，支持8個百兆口（最多支持4個光口）。導軌安裝，24V/220V電壓可選，寬電壓范圍輸入，并提供過載和反接保護。強抗電磁干擾能力，完全滿足苛刻的工業應用環境，為工業現場提供經濟可靠的網絡接入。

產品特點

• 最多支持8個百兆電口

• 最多支持4個百兆SC/ST/FC光口

• 可選24V/220V電源輸入

• 工業IP40防護等級

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多8個百兆電口
百兆光口	最多8個百兆光口，單模/多模可選，SC/ST/FC可選，單纖/雙纖可選
百兆光口傳輸距離	多模2km，單模20km/40km/60km/120km可選
LED指示燈	電源、 (Link / Speed / Activity for each port)

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大4瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	57(W) x 136(H) x 109(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	380000h
保修期	5年

尺寸圖

配置舉例



產品簡介

MX10G系列千兆非網管型工業以太網交換機，支持8個百兆口（最多支持4個光口），并配置2個千兆口（光電可選）。導軌安裝，24V/220V電壓可選，寬電壓范圍輸入，并提供過載和反接保護。強抗電磁干擾能力，特別適用于需要高帶寬接入的現場環境。

產品特點

• 最多可支持8個百兆電口或者4個百兆SC/ST光口

• 支持2個千兆SC/ST/FC光口或者千兆電口

• 可選24V/220V電源輸入

• 工業IP40防護等級

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	8K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多8個百兆電口，最多2個千兆電口
百兆光口	最多4個百兆光口，單模/多模可選，SC/ST/FC可選，單纖/雙纖可選
百兆光口傳輸距離	多模2km，單模20km/40km/60km/120km可選
千兆光口	最多2個千兆光口，單模/多?？蛇x，SC/ST/FC可選，單纖/雙纖可選
千兆光口傳輸距離	多模0.5km/2km，單模20km/40km/60km/120km可選
LED指示燈	電源、電口、光口

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大8瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	57(W) x 136(H) x 109(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	360000h
保修期	5年

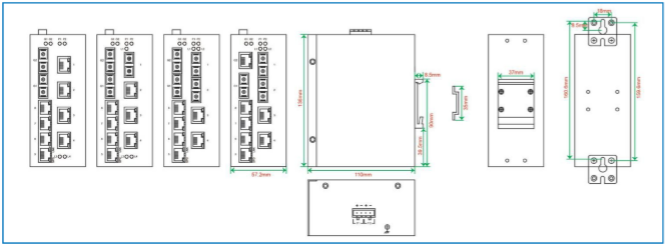

尺寸圖

配置舉例



產品簡介

MX22G系列千兆非網管型工業以太網交換機，支持18個百兆口（最多支持4個光口），并可配置4個千兆SFP插槽。導軌安裝，高密度端口，冗余電源設計，寬電壓范圍輸入，并提供過載和反接保護。強抗電磁干擾能力，特別適用于無需管理要求的工業現場匯聚應用。

產品特點

• 最多可支持18個百兆電口

• 最多支持4個百兆SC/ST/FC光口

• 可配置4個千兆SFP插槽

• 可選24V/220V電源輸入

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	8K
數據包緩存	2Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多18個百兆電口
百兆光口	最多4個百兆光口，單模/多?？蛇x，SC/ST/FC可選，單纖/雙纖可選
百兆光口傳輸距離	多模2km，單模20km/40km/60km/120km可選
千兆光口	最多4個千兆SFP插槽
LED指示燈	電源、電口、光口

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大14瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	65(W) x 161(H) x 141(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	360000h
保修期	5年

尺寸圖

 配置舉例

產品簡介

MX28G系列千兆非網管型工業以太網交換機，支持24個百兆口（最多支持8個光口），并配備4個千兆SFP插槽。導軌安裝，高密度端口，冗余電源設計，寬電壓范圍輸入，并提供過載和反接保護。寬溫設計，強抗電磁干擾能力，特別適用于無需管理要求的工業現場匯聚應用。

產品特點

• 最多支持24個百兆電口

• 最多支持8個百兆SC/ST/FC光口

• 可配置4個千兆SFP插槽

• 可選24V/220V電源輸入

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	8K
數據包緩存	2Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多24個百兆電口
百兆光口	最多8個百兆光口，單模/多?？蛇x，SC/ST/FC可選，單纖/雙纖可選
百兆光口傳輸距離	多模2km，單模20km/40km/60km/120km可選
千兆光口	最多4個千兆SFP插槽
LED指示燈	電源、電口、光口

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大18瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	86(W) x 161(H) x 141(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	350000h
保修期	5年

尺寸圖

配置舉例



產品簡介

MX8GE- 8GT是一款緊湊型全千非網管工業以太網交換機，支持8個千兆電口。支持IEEE802.3/802.3u/802.3x/802.3ab/802.3z，10/100/1000M，全/半雙工，MDI/MDI-X自適應RJ45端口。導軌安裝，24V電壓輸入，并提供過載和反接保護?？蛇x寬溫型號（-40 ~ +75℃），強抗電磁干擾能力，完全滿足苛刻的工業應用環境，為工業現場提供經濟可靠的網絡接入。

產品特點

• 緊湊的設計，寬度小于2.54cm

• 符合重工業EN61000-6-2標準

• 10/100/1000M，全/半雙工，MDI/MDI-X自適應

• 堅固的金屬外殼，IP40防護等級

• 雙電源輸入，12~36VDC

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多8個千兆電口
LED指示燈	電源、 (Link / Speed / Activity for each port)

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
電源功耗	最大4瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	25.4(W) x 144(H) x 95(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	1000000h
保修期	5年





產品簡介

MX8G系列全千非網管型工業以太網交換機，支持8個千兆口（含2個千兆光口）。導軌安裝，雙電源寬電壓范圍輸入，并提供過載和反接保護。強抗電磁干擾能力，提供可靠的千兆接入。

產品特點

• 超低功耗，待機功耗僅為1W

• 最多支持8個千兆電口

• 最多支持2個千兆SC/ST/FC光口

• 工業IP40防護等級

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	8K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多8個千兆電口
千兆光口	最多2個千兆光口，單模/多?？蛇x，SC/ST/FC可選，單纖/雙纖可選
千兆光口傳輸距離	多模0.5km/2km，單模20km/40km/60km/120km可選
LED指示燈	電源、電口、光口

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大6瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	43(W) x 134(H) x 111(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	380000h
保修期	5年

尺寸圖

配置舉例

產品簡介

MX5GP系列全千非網管型工業以太網交換機，4個千兆電口支持PoE+技術，每個端口輸出功率高達30W。導軌安裝，寬電壓范圍輸入，并提供過載和反接保護。寬溫設計，強抗電磁干擾能力，完全滿足苛刻的工業應用環境。

產品特點

• 4個支持IEEE 802.3af/at，帶PoE+功能以太網口

• 每個PoE端口可提供高達30W@48VDC電源

• 工業IP40防護等級

• 工業寬溫：-40~+75℃

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3af/at	Power-over-Ethernet

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多5個千兆電口
百兆光口	1個千兆SFP插槽
PoE引出線	V+，V+，V-，V-for Pin 1，2，3，6（Endspan，MDI Alternative A）
LED指示燈	電源、電口、光口

電源和告警
輸入電壓	4針端子，48VDC
輸入電流	Max 2.6A@48VDC（4個PoE端口，每個PoE端口最高可支持30W）
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	28.5(W) x 135(H) x 103.5(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3 EN 61000-4-3（RS）Level 3 EN 61000-4-4（EFT）Level 3 EN 61000-4-5（Surge）Level 3 EN 61000-4-6（CS）Level 3 EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	320000h
保修期	5年

配置舉例
