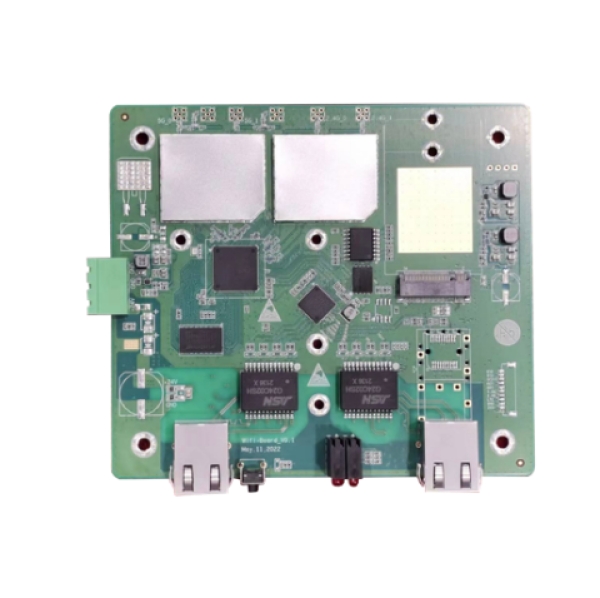

MX-AB080-H1V2 雙頻無線無線接入點/無線覆蓋/人員定位/無縫漫游
MX-AB080-H1V2 雙頻無線無線接入點/無線覆蓋/人員定位/無縫漫游
產品類別： WiFi主板系列
MX-AB080-H1 V2是一款支持802.11a/b/g/n/ac 協議的雙頻無線AP，最高速率1167Mbps，最高接入數量可達512個。支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。
規格書 聯系碼訊 申請樣機
產品概述
MX-AB080-H1 V2雙頻無線接入點，是一款支持802.11a/b/g/n/ac 協議的雙頻無線AP，最高速率1167Mbps，最高接入數量可達512個，優化使用頻寬和上網速度。能夠支持AP/Client多種工作模式，滿足不同的應用需求，靈活適用于不同的網絡接入方案。支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。
產品預留了PCIE接口，可以融合物聯網模組。多種供電方式，DC 24V供電（3pin 5.08端子）或POE 48V供電；LAN口可支持電口或光口接入。
產品規格
|
硬件規格 |
尺寸 |
120x115mm |
|
供電方式 |
48V POE+ |
|
|
最大功耗(W) |
12W |
|
|
平均功耗(W) |
9W |
|
|
處理器 |
IPQ4028 |
|
|
內存 |
256MB DDR3L，32MB Flash |
|
|
擴展接口 |
Mini PCIe |
|
|
網絡接口 |
2*10/100/1000Mbps，兼容SFP |
|
|
LED |
6xLED |
|
|
最大發射功率 |
2.4G：25dBm；5G：24dBm |
|
|
工作溫度 |
-20℃~70℃ |
|
|
存儲溫度 |
-40℃~90℃ |
|
|
工作濕度 |
5%~95%RH 不凝結 |
|
|
軟件規格 |
工作協議 |
802.11 a/b/g/n/ac |
|
頻率范圍 |
2.4G： 2412~2472MHz（中國 ） 2412~2462MHz（美國 ） 2412~2472MHz（大部分國家） 5G： 5180~5320MHz、5745~5825MHz（中國 ） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美國 ） 5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿聯酋） 5745~5805MHz（印度尼西亞） *以上頻率需特定版本支持 |
|
|
工作模式 |
接入點，客戶端，WDS接入點，WDS客戶端 |
|
|
安全配置 |
WPA2-PSK，隱藏SSID，IP/MAC過濾 |
|
|
網絡模式 |
網橋/路由 |
|
|
配置管理 |
支持網頁配置、支持AC遠程管理、支持SNMP管理 |
|
|
其他 |
定時重啟，VLAN支持，QoS，Watchdog |
射頻參數
|
發射功率 |
接收靈敏度 |
|||||
|
|
速率 |
功率 |
公差 |
速率 |
靈敏度 |
公差 |
|
11b/g/n |
1 Mbps |
22dBm |
+/- 2dBm |
1 Mbps |
-93dBm |
+/- 2dBm |
|
11 Mbps |
22dBm |
+/- 2dBm |
11 Mbps |
-86dBm |
+/- 2dBm |
|
|
6 Mbps |
22dBm |
+/- 2dBm |
6 Mbps |
-88dBm |
+/- 2dBm |
|
|
54 Mbps |
19dBm |
+/- 2dBm |
54 Mbps |
-70dBm |
+/- 2dBm |
|
|
HT20 MCS0(合路) |
25dBm |
+/- 2dBm |
HT20 MCS0 |
-88dBm |
+/- 2dBm |
|
|
HT20 MCS7(合路) |
21dBm |
+/- 2dBm |
HT20 MCS7 |
-68dBm |
+/- 2dBm |
|
|
HT40 MCS0(合路) |
25dBm |
+/- 2dBm |
HT40 MCS0 |
-86dBm |
+/- 2dBm |
|
|
HT40 MCS7(合路) |
21dBm |
+/- 2dBm |
HT40 MCS7 |
-65dBm |
+/- 2dBm |
|
|
11a/n |
6 Mbps |
21dBm |
+/- 2dBm |
6 Mbps |
-88dBm |
+/- 2dBm |
|
54 Mbps |
18dBm |
+/- 2dBm |
54 Mbps |
-70dBm |
+/- 2dBm |
|
|
HT20 MCS0(合路) |
24dBm |
+/- 2dBm |
HT20 MCS0 |
-88dBm |
+/- 2dBm |
|
|
HT20 MCS7(合路) |
20dBm |
+/- 2dBm |
HT20 MCS7 |
-67dBm |
+/- 2dBm |
|
|
HT40 MCS0(合路) |
24dBm |
+/- 2dBm |
HT40 MCS0 |
-85dBm |
+/- 2dBm |
|
|
HT40 MCS7(合路) |
20dBm |
+/- 2dBm |
HT40 MCS7 |
-65dBm |
+/- 2dBm |
|
|
11ac |
VHT20 MCS0(合路) |
24dBm |
+/- 2dBm |
VHT20 MCS0 |
-88dBm |
+/- 2dBm |
|
VHT20 MCS8(合路) |
19dBm |
+/- 2dBm |
VHT20 MCS8 |
-64dBm |
+/- 2dBm |
|
|
VHT40 MCS0(合路) |
24dBm |
+/- 2dBm |
VHT40 MCS0 |
-84dBm |
+/- 2dBm |
|
|
VHT40 MCS9(合路) |
18dBm |
+/- 2dBm |
VHT40 MCS9 |
-61dBm |
+/- 2dBm |
|
|
VHT80 MCS0(合路) |
24dBm |
+/- 2dBm |
VHT80 MCS0 |
-82dBm |
+/- 2dBm |
|
|
VHT80 MCS9(合路) |
18dBm |
+/- 2dBm |
VHT80 MCS9 |
-57dBm |
+/- 2dBm |
|
*上表中合路功率為測試的單路功率+3dB
