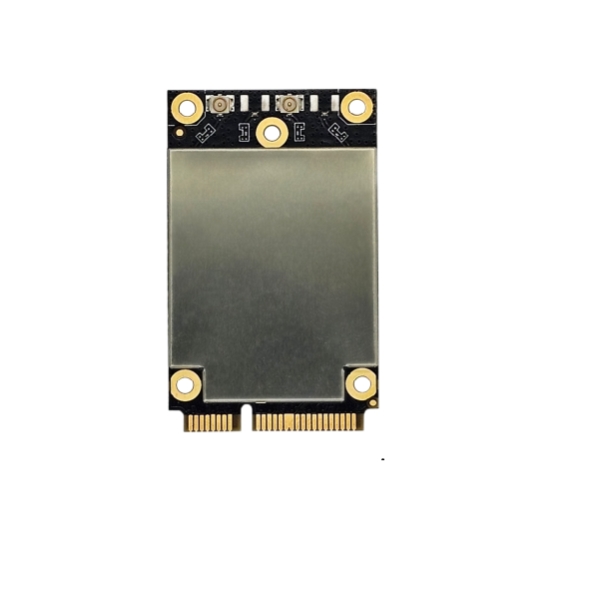

ME6922 FD 高通QCN9024 802.11ax雙頻嵌入式無線網卡
產品概述
碼訊ME6922 FD 是一款配有 Mini PCIe 接口的嵌入式WiFi6無線模塊。該無線模塊采用 Qualcomm QCN9024 芯片，符合 802.11ax Wi-Fi 6 標準，支持 AP 及 STA 功能，同時具備 2x2 MIMO 和 2 個空間流，2.4G 最高速率 574Mbps，5G 最高速率 2400Mbps，相比上一代無線網卡的傳輸效率更高，并具備動態頻率選擇(DFS)功能。
產品規格
| 產品類型 | 無線網卡 |
| 芯片 | QCN9024 |
| IEEE 標準 | IEEE 802.11ax |
| 接口 | PCI Express 3.0，MINI PCIe |
| 工作電壓 | 3.3V |
| 頻率范圍 | 5180~5320GHz 5745~5825GHz，2.4GHz: 2.412~2.472GH |
| 調制技術 | OFDMA: BPSK, QPSK, DBPSK, DQPSK,16-QAM, 64-QAM, 256-QAM,1024- QAM |
| 輸出功率（單通道） | 5G 802.11a/an/ac/ax：Max. 20dBm， 2.4GHz 802.11b/g/n/ax Max 21dBm |
| 功耗 | ≦7W |
| 頻寬 | 2.4G： 20/40MHz ；5G：20/40/80/160MHz |
| 接收靈敏度 | 11ax： HE20 MCS0 <-95dBm / MCS11 <-62dBm HE40 MCS0 <-89dBm / MCS11 <-60dBm HE80 MCS0 <-86dBm / MCS11 <-56dBm HE160 MCS0 <-87dBm / MCS9 <-64dBm |
| 天線接口 | 2 x U. FL |
| 工作環境 | 溫度：-20°C to 70°C 濕度：95%（無冷凝） |
| 存儲環境 | 溫度：-40°C to 90°C 濕度：90%（無冷凝） |
| 認證 | RoHS/REACH |
| 重量 | 9克 |
| 尺寸（W*H*D) | 50.9mm×30.0mm×3.2mmmm （偏差±0.1mm） |
